Van origineel naar geprint vervangingsonderdeel
Een onderdeel is kapot, niet meer leverbaar, of vraagt om een verbetering. Maar er is geen tekening, geen CAD-bestand en geen leverancier meer. Met reverse engineering lossen we dat op. We scannen het onderdeel, bouwen het op in CAD en leveren het terug als geprint exemplaar, als bestand, of allebei. Geschikt voor reserveonderdelen, klassiekers, machineonderdelen en bestaande producten die beter moeten.
Wat is reverse engineering

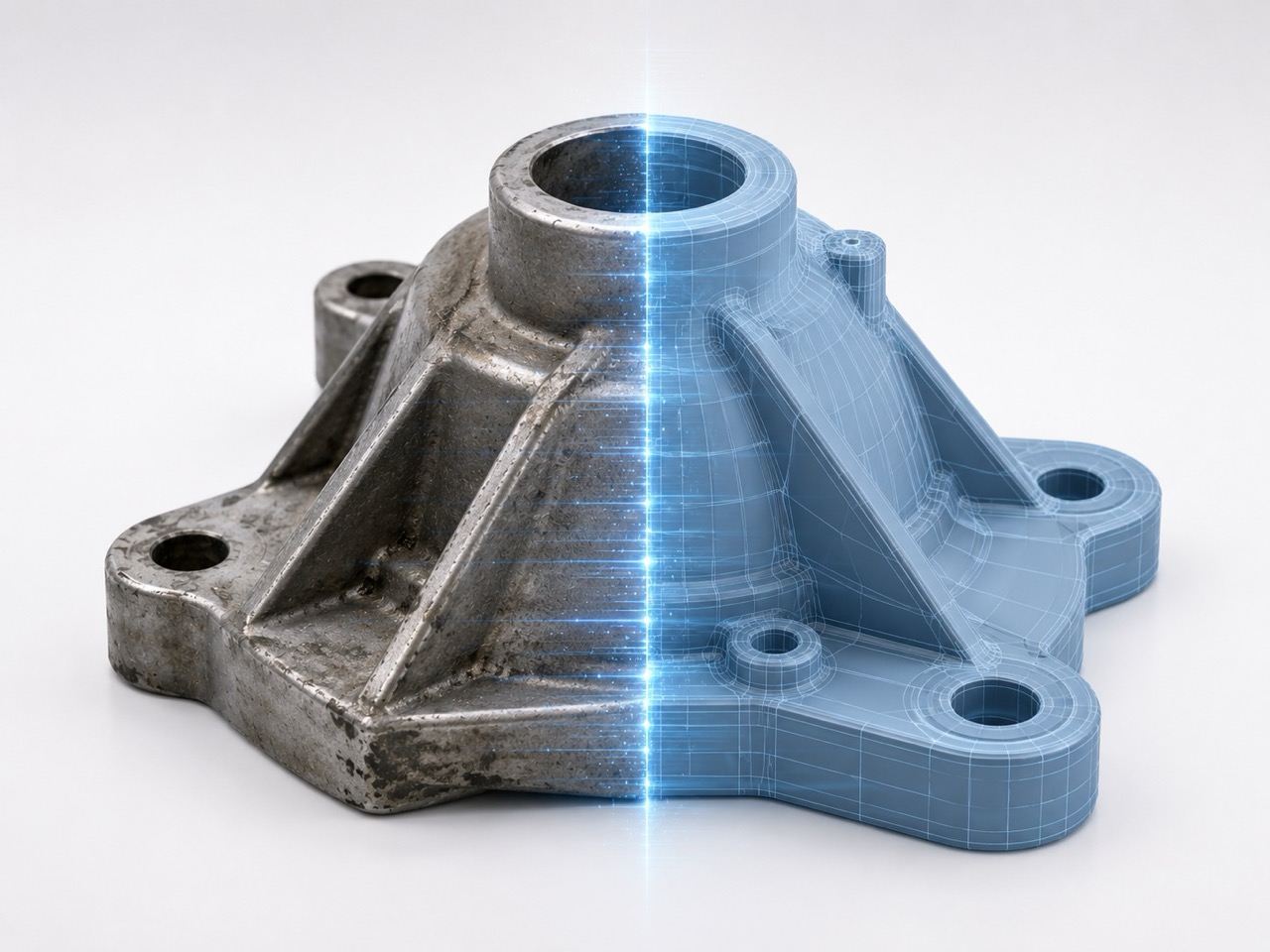

Reverse engineering is het terugbrengen van een fysiek voorwerp naar een digitaal 3D-model. We meten het onderdeel niet met een schuifmaat of foto’s, maar leggen de volledige geometrie vast met een 3D-scan. Die scan zetten we vervolgens om naar een bewerkbaar CAD-bestand, een echt parametrisch model in plaats van een vervormde mesh.
Het resultaat is een bestand waarmee je verder kunt: om het onderdeel opnieuw te laten produceren, om het aan te passen, of om het over te dragen aan een andere partij. Reverse engineering wordt vooral ingezet wanneer een origineel ontwerpbestand niet meer bestaat, niet langer toegankelijk is, of nooit heeft bestaan.
Zo pakken we het aan

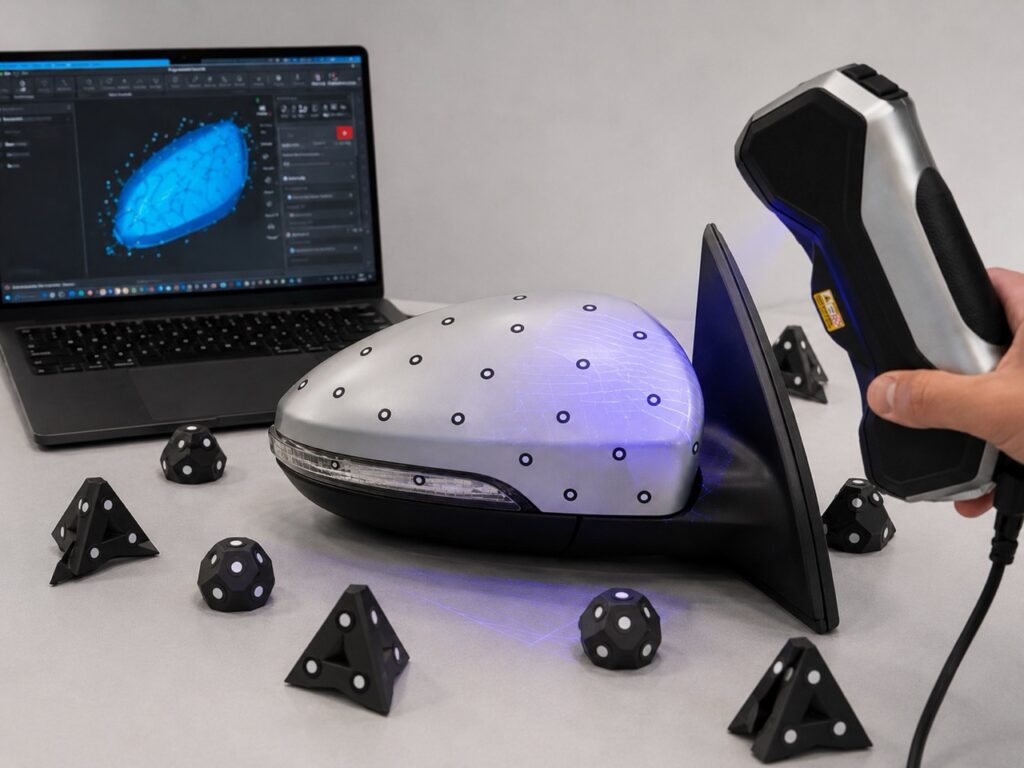

We werken met de Revopoint MetroX Pro, een industriële 3D-scanner die details tot op honderdsten van millimeters vastlegt. Daarmee leggen we de geometrie van je onderdeel volledig vast, inclusief vlakken, ronding en uitsparingen.
De ruwe scan zetten we om naar een schoon, parametrisch CAD-model in Shapr3D. Eventuele beschadigingen of slijtage in het origineel corrigeren we daarbij. Is er aanleiding om het onderdeel te verbeteren, dan kunnen we tegelijk wanddiktes optimaliseren, ribben toevoegen of materiaal verplaatsen.
Daarna printen we in het materiaal dat past bij de toepassing: PA6-CF voor sterkte, PPS-CF voor hitte- en chemische belasting, ASA voor buitentoepassingen, TPU voor flexibele onderdelen, of een ander materiaal als de functie daarom vraagt.
Wat je krijgt
Je bepaalt zelf wat je nodig hebt. Soms is een geprint exemplaar genoeg, bijvoorbeeld als reserveonderdeel of als pasvorm-test. In andere gevallen wil je het CAD-bestand zelf, om verder te ontwerpen, te documenteren of bij een andere partij te laten produceren. Beide kan, of een combinatie ervan.
Voor de printuitvoering kiezen we het materiaal en de wandopbouw op basis van de functie van het onderdeel. Belasting, temperatuur, pasvorm en zichtbaarheid wegen we mee. Waar nuttig krijg je een advies over welk materiaal het beste past bij jouw situatie.
De prijs hangt af van scangrootte, complexiteit van de geometrie, hoeveel handwerk het CAD-model vraagt en het gekozen printmateriaal. Die factoren brengen we vooraf in beeld in een offerte op maat.
Is reverse engineering geschikt voor jou?
Kijk snel of jouw situatie aansluit
Ideaal voor
Minder geschikt voor
Benieuwd wat we voor jou kunnen maken?
Stuur een foto, tekening of beschrijving op. Je krijgt binnen 24 uur een inhoudelijke reactie.
